阿尔尤特（西安）智能科技有限公司是一家集研发、生产、销售、服务于一体的智能化高新技术企业。公司主营业务包括：智能照明控制系统、空气质量监控系统、建筑智能控制系统等。产品广泛应用于机场、地铁、高铁、商业综合体、酒店、办公楼、医院、学校、体育馆、工矿企业等领域。公司秉承“真诚、专注”的核心价值观，聚焦用户需求，为用户提供优质的建筑智能化解决方案。公司持续强化科技创新和品牌建设，致力于成为全球优质的建筑智能化解决方案提供商。

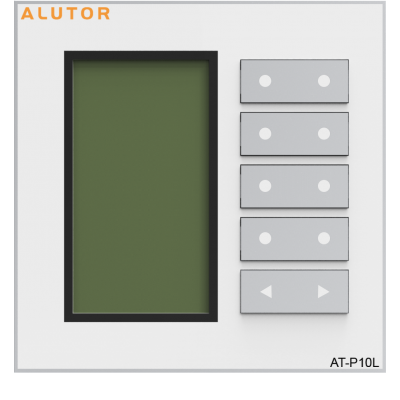

AT-P10L多功能面板 主要功能

• 8个控制按键，2个翻页按键，按键可合并

• 多种面板按键模式：单一开/关、单一开、单一关、组合开、组合关、组合开/关、双击/单一开关、双击/组合开关、点动、短按/长按、短按/长点动、“超链接”等

• 多种面板按键控制类型：场景、序列、通用开关、单路调节、广播场景、广播回路、窗帘开关、面板控制、消防模块、通用控制等

• 红外功能、背光亮度可调

• 地热、空调控制功能

• 支持总线升级

AT-P10L多功能面板 基本参数

电源 DC 18-28V

安装方式 标准暗盒安装

外型尺寸 86*86*10.5（mm）

总线耗电 40mA/DC24V

AT-BUS 总线控制系统

简称AT-BUS系统，是基于以太网的主干网络和RS485的双向总线网络，结合智能CSMA/CD控制技术组成的智能总线控制系统。强大的总线负载能力与高速的总线传输速率，大限度***系统安全、可靠、高效运行。主干网络采用以太网拓扑结构，即星型、树形、环型；总线网络采用总线型拓扑结构，单条总线可以搭载多个设备。AT-BUS系统主要应用在智能照明控制系统及建筑智能化产品系统中。

AT-BUS系统组成

AT-BUS系统主要是由系统设备、输入设备、输出设备和系统软件组成。系统设备大限度***整个系统稳定运行，主要包括电源、网关、交换机、逻辑定时器、协议转换器等设备；输入设备实时、准确的采集外部信号，为整个系统提供基础数据，主要包括面板、传感器、干接点等设备；输出设备***系统准确按照预设方案对负载进行精准控制，主要包括继电器模块、调光模块、空调模块、窗帘模块等设备；系统软件对系统内所有设备进行实时、图形化、可视化的监控和管理，主要包括AT-OPE调试软件和AT-SGMS图形监控软件。

AT-BUS总线设计原则

单条总线接入建议不超过64个设备。

单条总线传输距离建议小于1000米。

如果总线传输距离超过1000米，推荐在主干网络使用光纤或其它方式延伸传输距离。

所有总线均可通过AT-BUS交换机进行组网和数据交换。

总线设备须考虑电损和供电压降。

建议总线电源模块位于总线中部。

总线采用手拉手联接原则，在不便布线时可局部采用非手拉手联接。

注意事项

暗盒安装牢固。

设备使用于常温环境。需要防尘、防潮。

对线缆标记。线缆终端必须进行支撑固定，避免接线端收到拉力。

布线时注意输入、输出公共端子极性，不要接错线缆造成设备损坏。设备开放部分做好防护，防止异物落入内部。
